Apache Nifi

Construindo o Fluxo

Os dados utilizados no exemplo vêm de duas fontes:

Fluxo para os dados de CID

Extract

Para o arquivo, utilizamos o processador GetFile do Apache Nifi, com a seguinte configuração:

  • O Input Directory contém o caminho relativo a pasta /opt/nifi/nifi-current/data-in do container, observe que a pasta data-in está em um bind com a pasta local: data, por meio da configuração no docker-compose:
volumes:
  - "./data:/opt/nifi/nifi-current/data-in"

O filtro por nome foi inserido para que o processador não recupere outros arquivos da pasta. Durante o período de testes recomenda-se utilizar a propriedade "Keep Source File" como true, para que o arquivo original não seja deletado após o processamento.

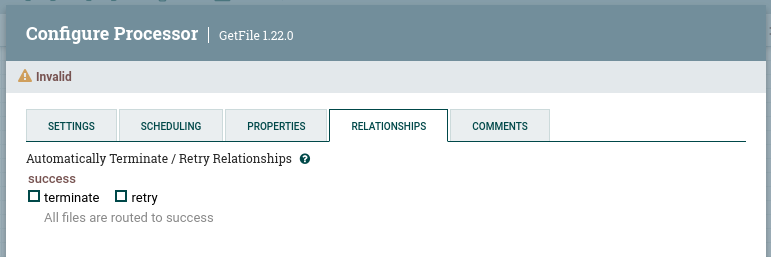

O processador GetFile tem uma saída possível, presente na aba "Relationships", e ficará no estado inválido até que as saídas sejam tratadas.

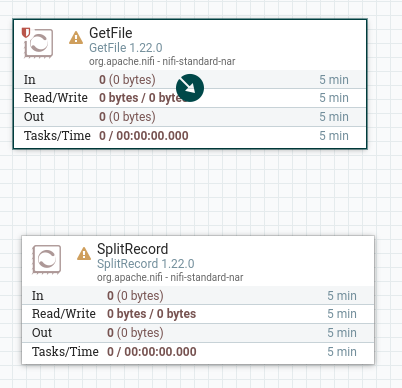

Como a saída desse processador será o arquivo CSV lido, o próximo processador será responsável por fazer a leitura desse arquivo CSV e separá-lo em arquivos contendo apenas um registro, já no formato JSON. Para isso, o processador * SplitRecord* será utilizado, para ligar os dois processadores basta passar o mouse por cima do primeiro e quando a seta representada na figura abaixo aparecer, arrastar o mouse até o segundo processador.

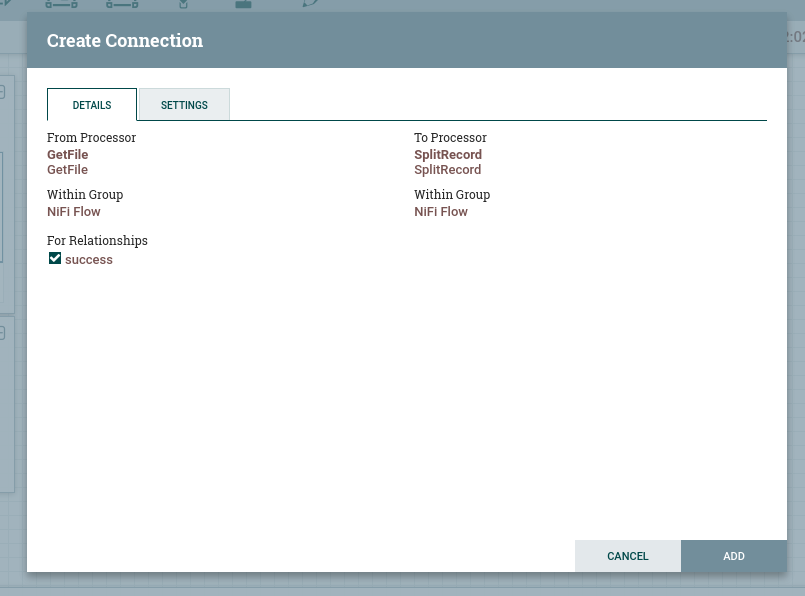

A seguir, será solicitada a configuração da conexão, onde a saída em caso de sucess do primeiro processador (GetFile) será direcionada para o processador SplitRecord.

Nesse momento será criada uma fila (queue) entre os processadores, onde será possível acompanhar o estado do fluxo de dados.

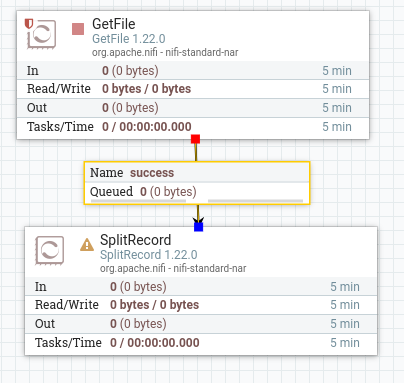

Observe que o processador GetFile agora está no estado válido, mas ainda não foi iniciado, e o processador * SplitRecord* está no estado inválido.

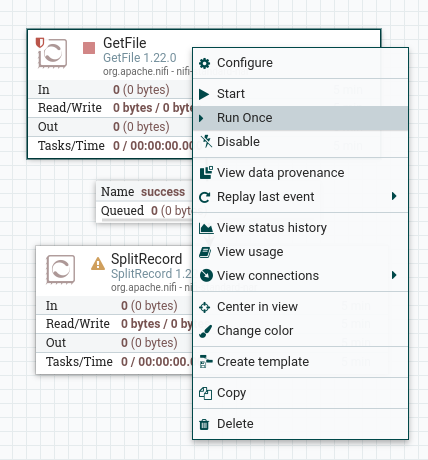

Para verificar o funcionamento do processador GetFile ele será executado apenas uma vez, para isso clique com o botão direito do mouse sobre o processador e selecione a opção Run Once:

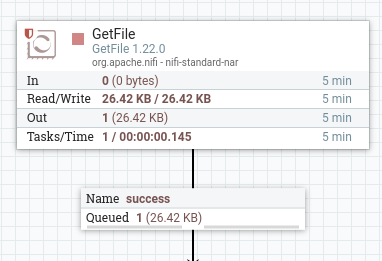

Após a execução, o arquivo lido (1 arquivo de 26.42 KB) entrará para a fila, aguardando a entrada no próximo processador:

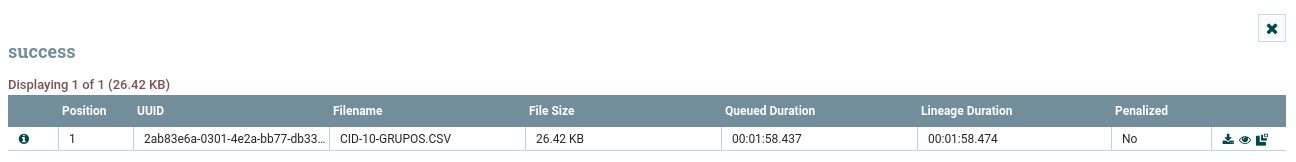

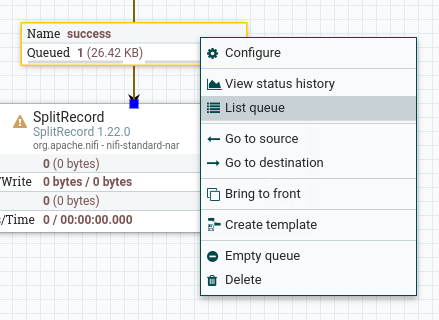

É possível verificar os arquivos na fila selecionando a opção List Queue da fila:

Transform

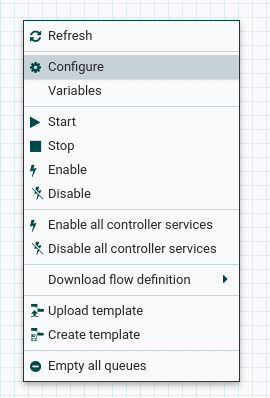

O processador SplitRecord contém a primeira etapa da transformação dos dados, a transformação de CSV para JSON, para isso ele utilizará dois serviços, um de leitura CSV e outro de escrita JSON. Esses serviços devem ser configurados de forma global para o fluxo, para isso clique em um espaço vazio do fluxo e selecione a opção Configure.

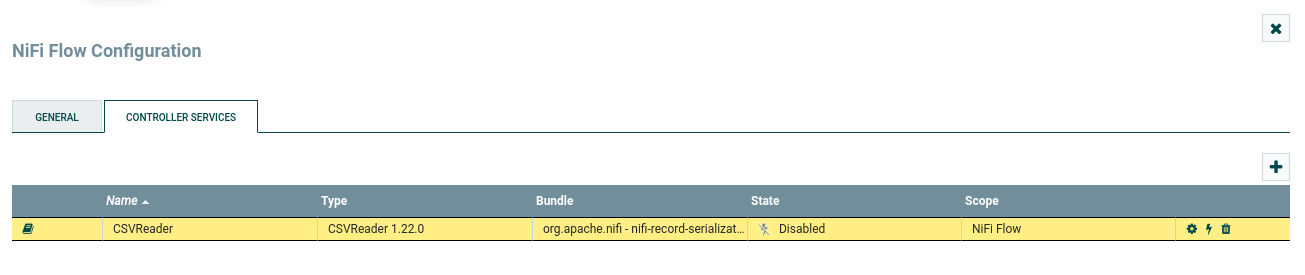

Na aba controller services selecione a opção para adicionar um novo serviço, e busque por CSVReader.

Clique no ícone de engrenagem para configurar o leitor e nas propriedades altere as seguintes configurações:

Configuração Valor Descrição
Schema Access Strategy Use Strings Fields From Header Determina como os nomes das propriedades serão determinados.
Value Separator ; Separador de registros, no caso do arquivo usado é ';'.
Treat First Line as Header true Auto explicativo.

Para ativar o serviço, clique no ícone de raio e no botão "Enable" da tela que aparecer.

Repita os passos anteriores para adicionar os serviços de leitura e escrita em JSON: JsonRecordSetWriter e JsonTreeReader. Não é necessário alterar nenhuma configuração.

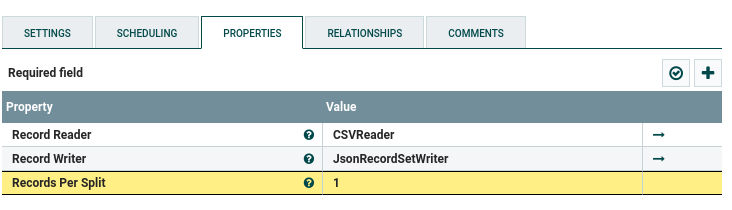

Agora que os serviços de leitura e escrita estão criados e habilitados, é possível inseri-los na configuração do SplitRecord.

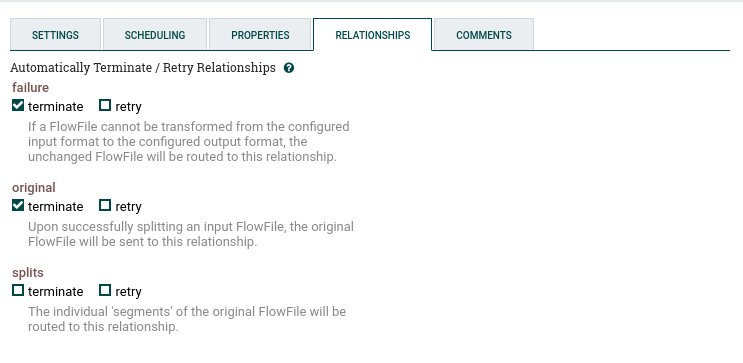

O processador SplitRecord tem 3 saídas possíveis, e é necessário direcioná-las ou configurá-las como finais, na aba relationships.

A saída splits será direcionada para o próximo processador, para o tratamento dos dados por meio de um script python, o ExecuteScript.

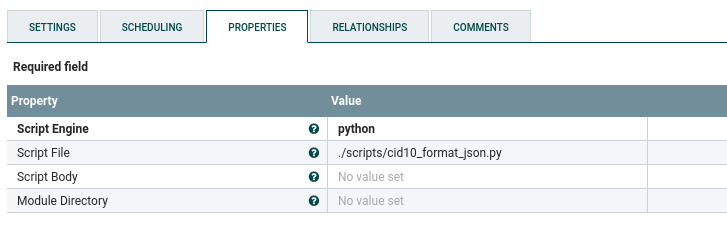

Configure o processador da seguinte maneira:

Observe que a pasta scripts está em um bind com a pasta /opt/nifi/nifi-current/scripts do container, por meio da configuração do docker-compose. O script cid10_format_json.py é responsável pelo seguinte processamento:

format_json.python
1

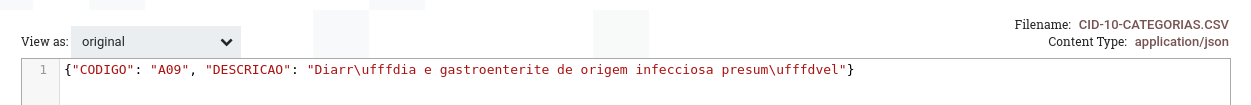

Após o processamento, cada arquivo encontra-se no seguinte estado, estando pronto para a inserção na base de dados.

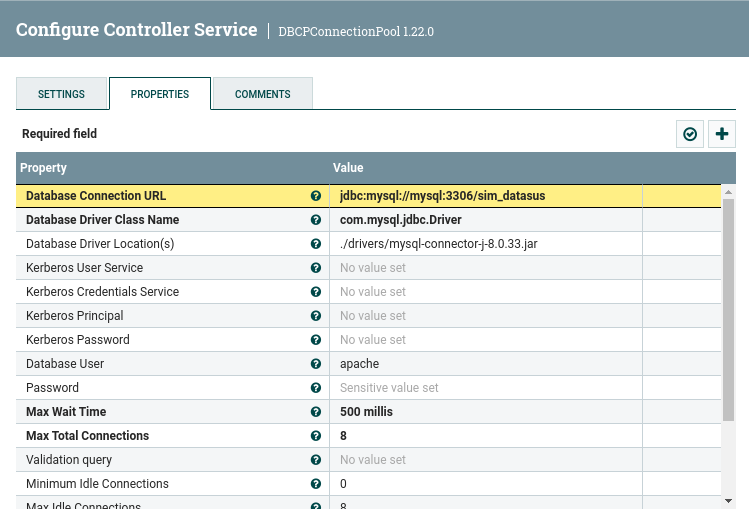

O processador responsável pela conversão de JSON para SQL é o ConvertJSONtoSQL, como o próprio nome sugere, que necessita de uma JDBC Connection Pool para funcionar, portanto é necessário criá-la junto com os serviços de leitura e escrito criados anteriormente.

A senha para o usuário apache também deve ser inserida, não aparecendo na imagem por ser um dado sensível. O usuário apache também deve ser criado no banco de dados, caso não existe, e ter acesso aos objetos da base sim_datasus.

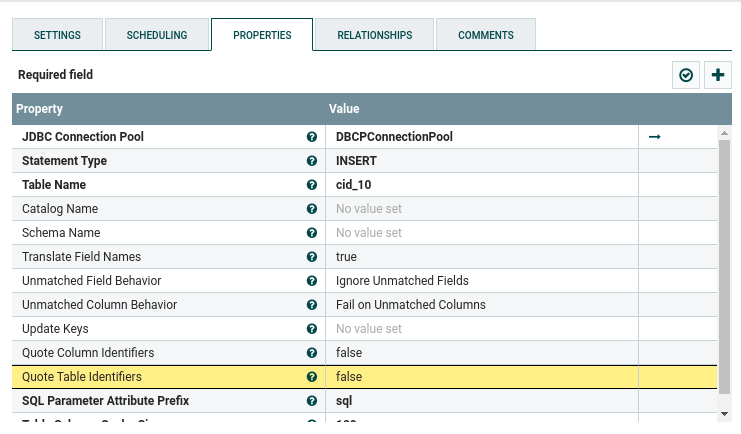

Uma vez criada a pool de conexões, basta configurar o processador da seguinte maneira:

Load

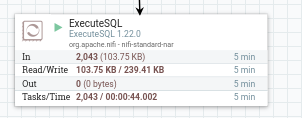

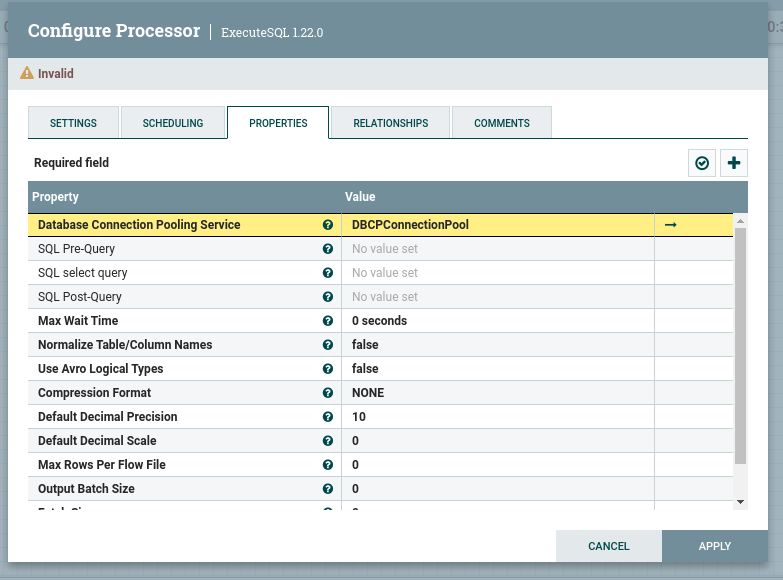

Por fim, a inserção dos dados é feita com auxílio do processador ExecuteSQL, que irá executar os arquivos sql gerados pelo processador anterior. Basta configurar a connection pool e os relationships como terminais.

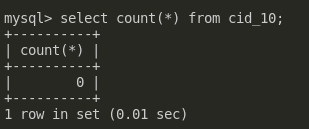

Quantidade de tuplas antes da inserção:

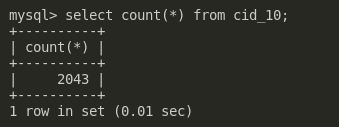

Após a inserção:

Overview

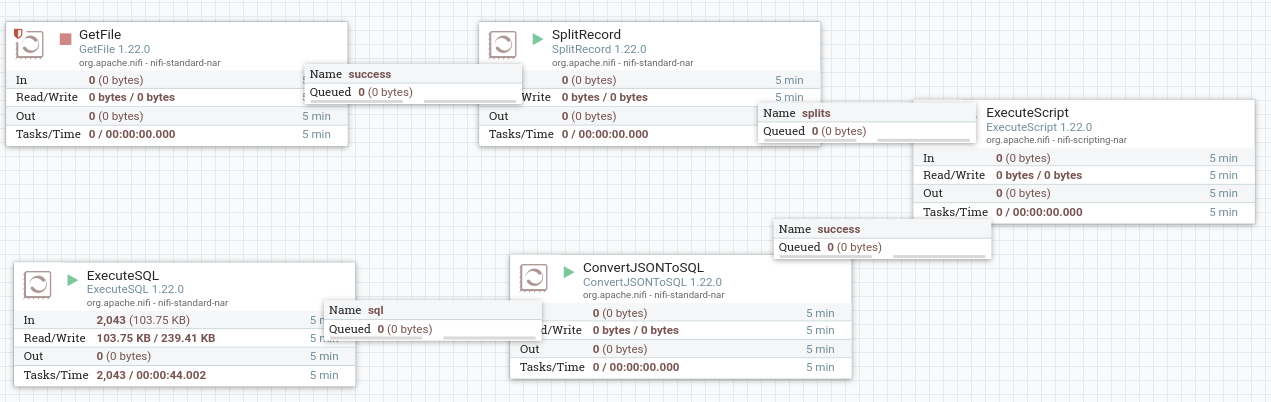

Fluxo completo:

Referências

[1] Arquivos em Formato CSV - CID-10, disponível em http://www2.datasus.gov.br/cid10/V2008/descrcsv.htm. Acesso em 12 de junho de 2023.

[2] Sistema de Informação sobre Mortalidade – SIM, disponível em https://opendatasus.saude.gov.br/dataset/sim. Acesso em 12 de junho de 2023.

[3] Exemplo de Script Jython, disponível em https://gist.github.com/ijokarumawak/1df6d34cd1b2861eb6b7432ee7245ccd

[4] https://www.youtube.com/watch?v=cHElJ8M5g0Y&ab_channel=InsightByte
